Взяли два отрезка толстого фала и обмотали их льняным шпагатом в виде "8" между собой.
К опоре с двух сторон прикрепили по кожаному языку, который впоследствии приклеивается к обложке.
В манускрипте Войнича есть отличия. Витки в виде "8", связывающие отрезки толстого фала чередуются с витками "О" (или "C"), чтобы стойка была жестче.
Впрочем и в Vat.lat 11559 могли использовать витки с обмоткой типа 'С". Просто их не видно на фотографии, так как опоры лежат "спиной C" на торцах тетрадей.
У Vat.lat.11571 опоры сделаны на основе толстой кожи.
-----------------------------------------------------------------------------------------------------------------------------
Виды шпагатов (Twine) применяемых при креплении тетрадей.
T1- белая тонкая мноногожильная бечевка. Дублирует старое крепление тетрадей и крепит кожаные накладки на опоры.
Т2- белая толстая многожильная веревка. Привязывает ремни крепления обложки.
Т3- тонкая коричневая многожильная.
Т4- светло-серая многожильная бечевка. Крепление большинства тетрадей.
Т5- коричневая одножильная. Применяется вверху Q1, Q3 и скорее всего в Q20/
Т6- темно-серая мохнатая. Самая древняя . В 57v, Q9, Q10.
Т7- светло-серая многожильная. Q8, 101R(?)
Верхняя "фальш-опора"
-----------------------------------------------------------------------------------------------------------------------------
Верхняя опора
-----------------------------------------------------------------------------------------------------------------------------
Средняя опора
-----------------------------------------------------------------------------------------------------------------------------
Нижняя опора
-----------------------------------------------------------------------------------------------------------------------------
Нижняя "фальш-опора"
-----------------------------------------------------------------------------------------------------------------------------
Крепление обложки.
Обложка крепится к блоку тетрадей с помощью 4 остроугольных кожаных ремешков. Сначала широкая сторона ремешка крепится к фальш-опорам (для ремней заднего листа обложки). Затем (смотрите разрез А-А) тонкий конец просовывают через два слоя пергамента обложки наружу обложки и делают первый узел. Затем просовывают обратно внутрь через 2 слоя обложки и делают второй узел.
Для переднего листа обложки порядок другой. Сначала ремешок просовывают через 4 слоя пергамента и делают соответствующие узлы , и только потом ремешки привязывают к фальш-опорам.
Исходя из вышеописанного крепления следует, что на фотографиях обложки видна ошибка сборки. Отрезанный одиночный узел вставлен неправильно.
Узел, скорее всего отрезал сам Войнич, чтобы осмотреть обложку изнутри.
Узел надо перенести в другое отверстие и вставить его изнутри обложки.
При отрезании узла второй узел с частью ремешка провалился через отверстие в пространство между двумя слоями обложки, и отрезанный узел ошибочно вставили в это отверстие.
-----------------------------------------------------------------------------------------------------------------------------Обнаруженная странность

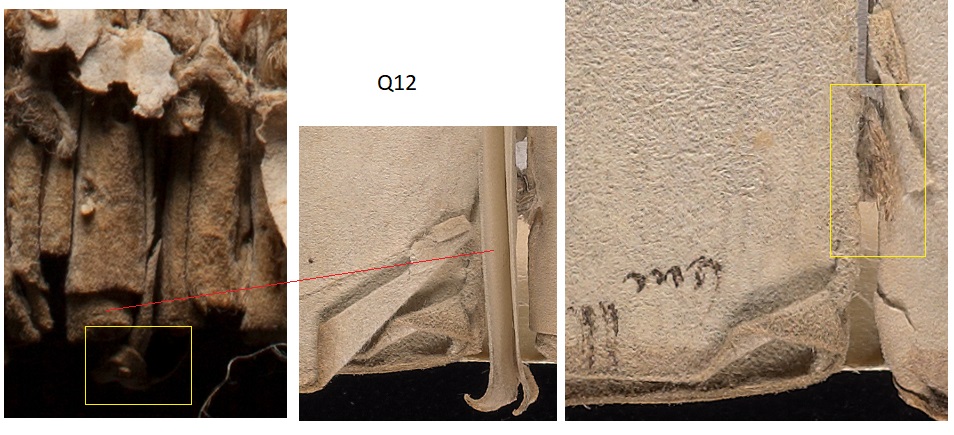

Внизу блока тетрадей между Q10 и Q11 находится ремешок на конце с узлом, назначение которого не понятно. На всех других сканах этого ремешка нет. Я не понимаю, какие листы могут создать эту "иллюзию". Может быть перед съемкой забыли вытащить закладку для страниц?
-----------------------------------------------------------------------------------------------------------------------------
Дополнительное крепление Q1
Вверху Q1 мы видим шпагат (коричневый), отличающийся от других веревок в этой тетради. Он скрепляет не все листы тетради. Обвязка сделана в виде 8, причем одно из отверстий сделано очень близко к краю листа. По моему мнению его должны были сделать еще когда пергамент был еще свежим
Не всю траекторию обвязки можно проследить на фотографиях, поэтому возможны два варианта трассы шпагата.
-----------------------------------------------------------------------------------------------------------------------------
Дополнительное крепление Q3
В Q3 присутствует шпагат аналогичный, находящемуся в Q1. Его трасса может проходить так же 2 способами.
-----------------------------------------------------------------------------------------------------------------------------
Дополнительное крепление Q6
Через Q4 насквозь проходит шпагат, но почему-то узел развязан.
-----------------------------------------------------------------------------------------------------------------------------
Строение привязки Q8.
Один лист 57 насквозь прошит шпагатом Т3. Концы болтаются не закрепленные. Нагрузку этот шпагат нести не может- порвется пергамент. Единственное, на мой взгляд, ее можно использовать для привязывания ремня закладки.
В тетради Q8 не хватает 3 бифолио. Скорее всего, при удалении этих страниц оборвали привязку внизу страницы и узел (вверху) с внешней стороны провалился внутрь тетради. Концы внизу завязали на узел.
В середине страницы взяли посторонний шпагат, завязали узел и привязали насквозь к средней опоре.
Через верхнюю опору пропустили шпагат Т7 и внутри завязали его вокруг шейки вырванного узла.
-----------------------------------------------------------------------------------------------------------------------------
Самый древний шпагат
На странице 88v обвязка сделана не от опоры до другой опоры, а полным оборотом как внутри так и снаружи квадрофолио.
----------------------------------------------------------------------------------------------------------------------------

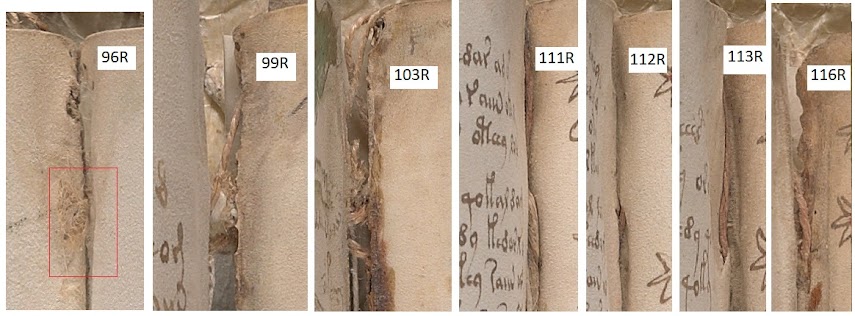

В манускрипте отсутствует Q18. В результате книга разъехалась. Для устранения этого взяли двойной шпагат, завязали на конце узел и пропустили концы через лист 96r.
Далее сложно понять точно, как происходит стягивание ( обложка закрывает вид). Точно можно сказать, что шпагат проходит сзади Q19.
Возможны варианты. Либо концы шпагата привязаны в натяг к торцу верхней фальш-опоры. Либо двойной петлей привязан к Q20.
-----------------------------------------------------------------------------------------------------------------------------

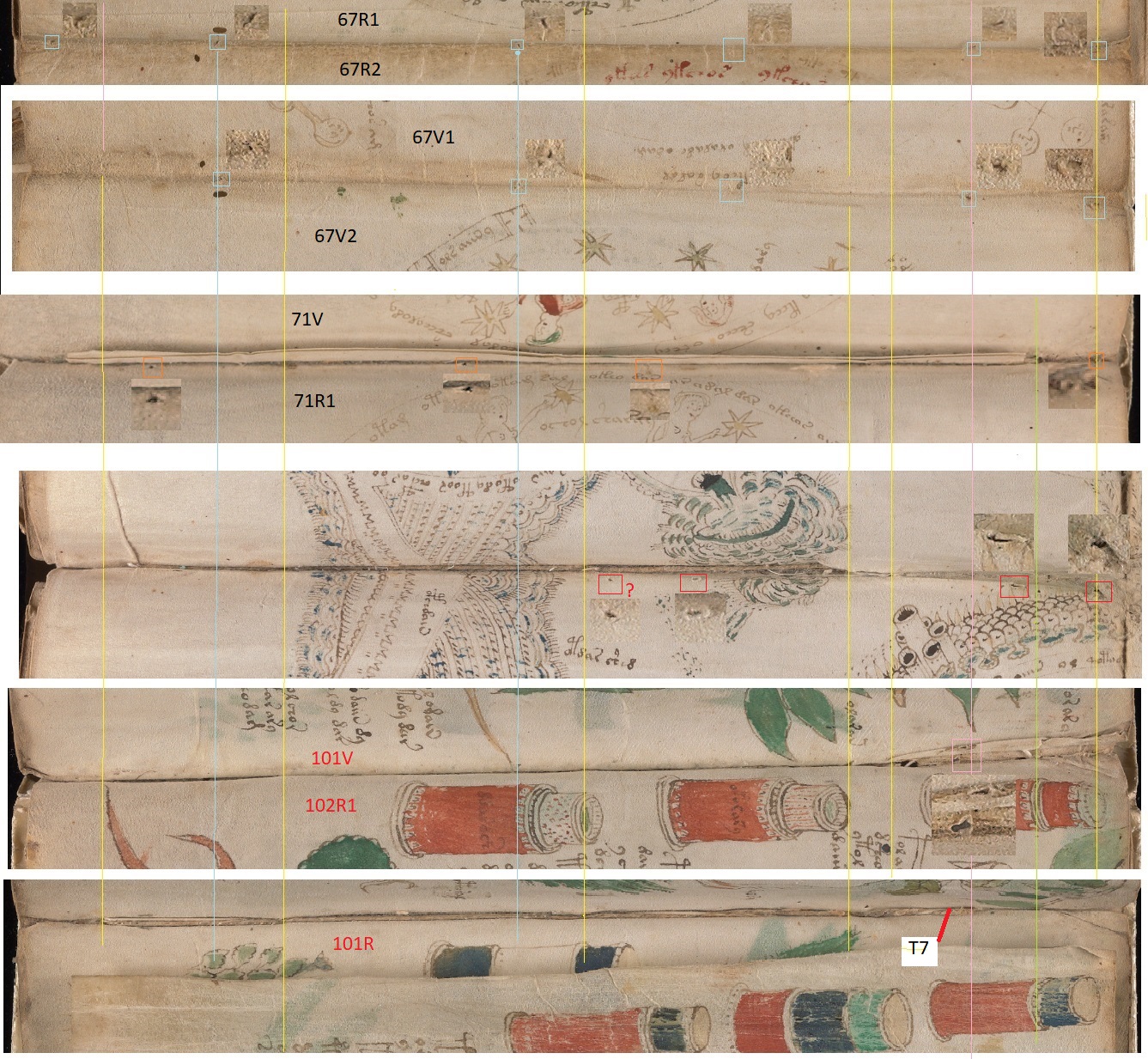

Неиспользуемые отверстия в листах VMS
Я неоднократно утверждал, что Q9 сейчас пришит в не правильном порядке. Метка 9q находится не на последней странице. ( № 11
https://www.voynich.ninja/thread-1472-page-2.html?highlight=numbering ) Если сложить Q9 таким образом, чтобы метка оказалась на последней странице тетради, то привязка должна быть сделана по изгибу страниц 67v1-67v2. А на этом изгибе находятся 6 отверстий от старой привязки. Но координаты отверстий не соответствуют положению ныне существующих опор.
Не используемые отверстия не соответствующие опорам есть и на других страницах.
Предположительно, эти чистые листы были надерганы из разных книг или манускрипт скомпилирован из разных самостоятельных книг с рисунками, а может быть и с готовым текстом и прошит заново по новым опорам.
Нельзя исключать, что Q9 и Q19 находились в одной книге. Есть два совпадающих отверстия. Остальные могут находиться под шпагатом.
Совпадение неиспользуемых отверстий Q9 и Q1 равно 3.
Можно сказать с уверенностью, что Q1 являлась самостоятельной книгой. 4-5 отверстий в бифолио совпадают между собой, но не совпадают с существующими опорами.
Напомню, что Q20 имело индивидуальное крепление. (см предыдущий пост)
-----------------------------------------------------------------------------------------------------------------------------
Если в правильном порядке пришить Q9, то на верху всех страниц будет неиспользованное отверстие. Для чего они?
Самый простой ответ- это каждая тетрадь была связана через край. Но в манускрипте есть тетради из одного квадрофолио. И их связывать нет необходимости. К тому же нельзя привязать через край ROS.
Я полагаю , что отверстия возникли в результате последовательного сшивания соседних тетрадей для придания жесткости конструкции. Чтобы пришить Q14 необходимо необходимо вставить изнутри двойную нить с узлом на конце. Один конец снаружи привязать к концу крепления, а вторым продолжать шить через край.
Примерно на половине бифолио внизу страницы встречаются аналогичные неиспользуемые отверстия. Листы подрезались снизу, это мы видим на рисунках корней, где подрезаны корни. В результате отрезали и отверстия. Поэтому и низ книжного блока мог быть прошит через край, так же как и верх.
-----------------------------------------------------------------------------------------------------------------------------
Ранее не имея полной картины, я предполагал, что горизонтальные линии на бумаге, обклеивающей углы тетрадей - это следы от крепления деревянной обложки. Теперь все стало ясно. Один и тот же лист раскроили на несколько частей и приклеили их одни вдоль книжного блока , другие- поперек.
Штриховка на этой бумаге есть с обоих сторон. Этот лист похож на трафарет, который подкладывают при письме, чтобы выдерживать горизонталь.
Когда приклеили эту бумагу? Уж очень похожи некоторые отверстия на норки червей.
-----------------------------------------------------------------------------------------------------------------------------
Иезуиты делали ремонт в несколько приемов.
Ремонт Q8 делал сам Войнич.
Манускрипт собран из независимых тетрадей.
Какое назначение обвязки вверху страниц в Q1 и Q3?
